MPO/MTP 有铠装光缆吗?

文章出处:原创网责任编辑:火星作者:火星人气:-发表时间:2018-05-02 15:15:00

MPO铠装光缆

 有些用户,因为环境的需要,要用到更难于被破坏的光缆而需求更坚固的光缆,往往选择铠装光缆,而对于用于数据中心的光纤光缆,有没有适用于MPO/MTP的铠装光缆呢?答案是:有的。

MPO/MTP大多为8芯,12芯,24芯,我们公司提供的铠装MPO/MTP光缆有外径为3.0mm的迷你缆是用于8~12芯的,外径为5.5mm是适用于24MPO/MTP的。由于铠装光缆有一层螺旋钢丝的存在,因此24芯铠装光缆做成外径3.0mm是不推荐的,因为外径太小而存在光纤易弯曲等问题,可靠性降低。

下面为12芯铠装光缆的规格书:

Armored fiber optic cable for MPO/MTP


Structure: 0.25MM bare fiber*12 +inner jacket +stainless steel tube+Aramid yarn+ outer jacket

Specifications

1). fiber

    0.25mm color fiberSMG652DG657AMM62.5/12550/125OM3OM4

General attenuation:

SM1310 nm0.4dB/km;1550 nm0.3dB/km

MM850 nm3.0dB/km;1300 nm1.0dB/km

   2). Stainless steel tube

materialSUS204

Inner diameter:1.5mm±0.1mm

Outer diameter:2.0mm±0.1mm

Gap: 0.15mm±0.05mm

    Compression resistant strength:≥3000N/100MM

3). Aramid yarn

model:1000DEN

Number: 4 branches outside the stainless steel tube

Tensile strength:Short term:≥300N: long  term:≥150N.

4). jacket

4.1Inner jacket

MaterialLSZH

diameter1.4 mm±0.1mm

Thickness0.20 mm±0.05mm

4.2Outer jacket

MaterialPVCLSZHOFNPTPUPE

Diameter: 3.0±0.10 mm

Thickness0.45 mm±0.05mm

Operating temperature: PVC OFNP is -20℃+70℃

                         LSZHTPU,PE is -40℃+80℃

Weight: 15kg/KM approx



下面为24芯铠装光缆的规格书:

Armored fiber optic cable for MPO/MTP

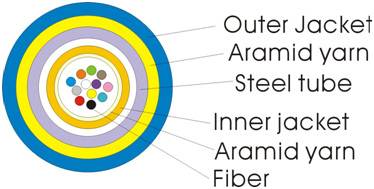

Structure: 0.25MM color bare fiber*24+ Aramid yarn +inner jacket +stainless steel tube+ Aramid yarn+ outer jacket

Specifications

2). fiber

    0.25mm color fiber : SM: G652D,G657A; MM:50/125,62.5/125

General attenuation:

SM1310 nm0.4dB/km; 1550 nm0.3dB/km

     MM850 nm3.0dB/km; 1300 nm1.0dB/km

2). Stainless steel tube

materialSUS204

Outer diameter4.0mm±0.2mm

Inner diameter:  3.2 mm±0.2mm

Gap: 0.2 mm±0.05mm

   Compression resistant strength:≥3000N/100MM

3). Aramid yarn

model:1000DEN

Number: 2 branches inside the inner jacket

10 branches outside the stainless steel tube

Tensile strength: Short term:≥1000N: long  term:≥600N.

4). jacket

4.1Inner jacket

MaterialLSZH

diameter3.0 mm±0.2mm

4.2Outer jacket

MaterialPVCOFNPLSZHTPUPE

diameter5.5±0.30 mm

Operating temperature: PVCOFNP  is -20℃+70℃

                         LSZHTPUPE is -40℃+80℃

Weight: 55kg/KM approx
