MPO多模插芯与40G/100G光模块通道
文章出处：原创网责任编辑：火星作者：火星人气：-发表时间：2015-09-08 15:51:00
MPO插芯的种类不少，除了芯数不一样以外，还有区分是单模、多模、低损耗。而用于40G模块或100G模块的插芯，皆为多模插芯，40G为8芯多模插芯，100G为20芯多模插芯，即一芯为10G，8芯则40G。为什么不是80G呢？因为8芯里面，信号是有收有发的，接收信号4芯，发射信号4芯，一芯10G，则为40G，100G的同样一个道理。如果是MPO-MPO形式的40G MPO跳线，一般都会用12芯的MPO多模插芯来生产，如果是MPO-MPO形式的100G MPO跳线，一般都会用24芯的MPO插芯来生产.而无需使用的通道则留空，英文一般描述为Unused。40G与100G的光模块接口类型如下图所示：

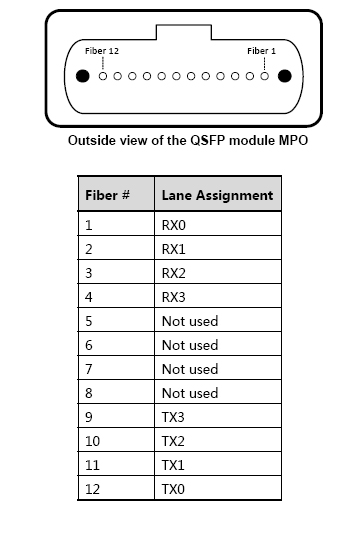

40G MPO跳线通道示意图

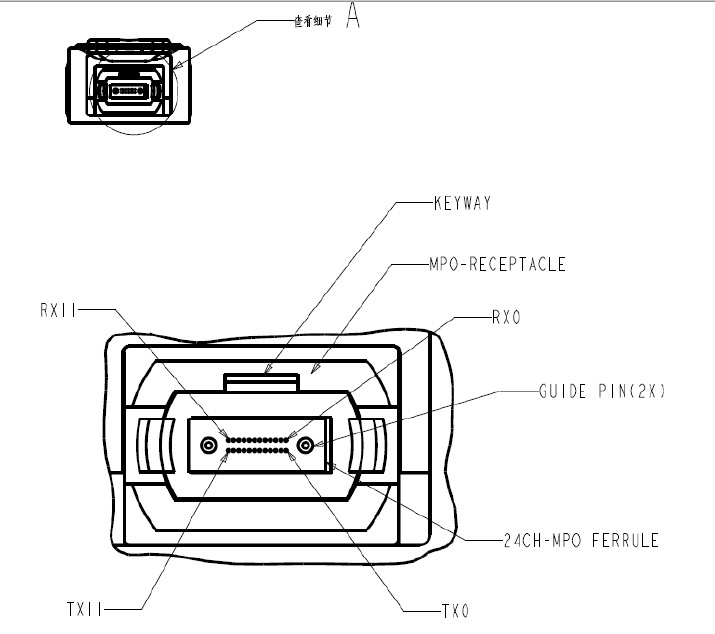

100G CXP MPO光纤跳线通道示意图
