MPO-LC扇出型光纤跳线

简 介

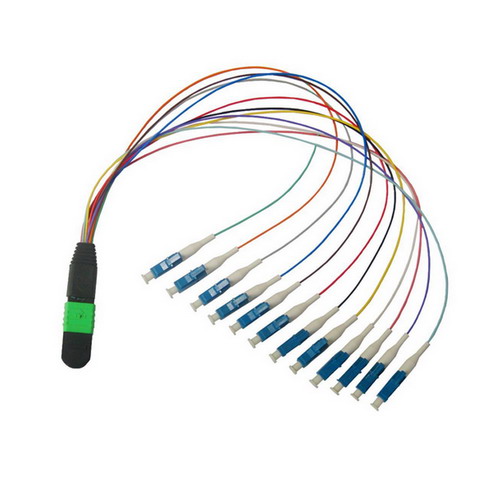

MPO-LC无分支器光纤跳线，该款为MPO直接扇出0.9mm光缆的MPO-LC短跳线，不含分支器，主要应用于MPO配线盒，一般该款MPO-LC光纤跳线仅有30cm的总长，主要是安装在MPO配线盒（MPO Cassette），MPO配线盒一般是24芯，可以为24芯MPO-LC或2条12芯MPO-LC形式。MPO Cassette则再放置与1U配线箱或2U配线箱皆可。LC连接头可以更换为SC/FC/ST，其中以LC为居多。本司可以提供MPO配线盒样品，尺寸以外观颜色等由客户指定。

特 征

MPO配线盒芯数多，体积小

应用与配线箱

MPO直接扇出0.9mm套管型

长度根据客户需求

用 途

数据中心布线

高密度布线通讯系统

楼宇大厦通信布线系统

技术参数

·连接头类型：12芯MPO或MTP, 单芯连接器可选LC/SC/FC/ST

·MPO连接头外框颜色：黄色（Low Loss）、绿色（SM）、青绿色（MM OM3/OM4）、米色（MM）

·LC/SC/FC/ST单芯连接器颜色与种类繁多，详情咨询业务员

·光缆类型：12色0.9mm套管

·测试波长：SM：1310&1550nm，MM：850&1300

·插入损耗：MPO：SM≤0.70dB，MM≤0.50dB，SM LL（SM Low Loss）≤0.35dB

LC/SC/FC/ST：IL≤0.30dB（更小IL需要特别提出）

·回波损耗：MPO：SM/APC≥50dB，MM/PC≥25dB；

LC/SC/FC/ST：SM/APC≥60dB，SM/UPC≥50dB，MM≥35dB

·MPO插芯端面：SM为APC8°，MM为PC0°；LC/SC/FC/ST：APC8°或UPC

·端面干涉要求：可以100%过干涉或根据客户要求

·插拔重复性：MPO：插拔500次典型变化值≤0.30dB；LC/SC/FC/ST：插拔1000次典型变化值≤0.20dB

·工作温度：-20℃ to +70℃

·存储温度：-40℃ to +85℃

温馨提示：连接器类型可选MTP或者MPO，但同种类型的MTP价格比MPO高。
