40G QFSP模块与MPO光纤跳线的通道如何对接
文章出处:原创网责任编辑:火星作者:火星人气:-发表时间:2015-08-15 15:51:00
40G QFSP模块与MPO光纤跳线的通道对接:
40G QFSP模块与MPO光纤跳线的通道对接一般是怎样的呢?有些QSFP模块的生产厂商或贸易商,在需要购买MPO/MTP光纤跳线时,往往会对光纤跳线厂家提出的通道要求产生疑惑,不专业对不专业,变得非常耗时与费力。
其实,在QSFP或QSFP+光模块的生产中,对通道都有一致性的规范,不管是Finisar生产是,还是Cisco生产的40G光模块,其通道都是一样的,即用12芯MPO/MTP光纤连接器来做成8芯光纤跳线,中间四芯不使用(Unused)。如下图所示,以通道1&12形成收发通道,其他以此类推,即2&11,3&10,4&9,这样就组成总的收发4组通道,每组通道完成10G传输,加起来则是40G。

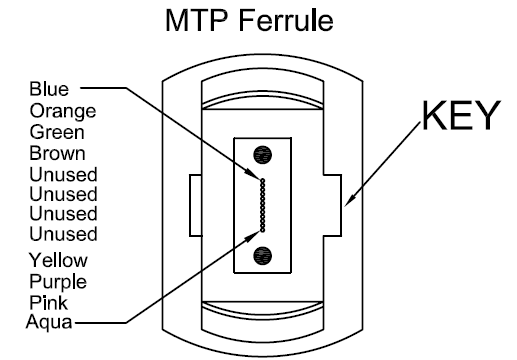

图一:QSFP规格书显示的通道示意图
图二:MPO/MTP光纤跳线厂给出通道示意图
那么,做成MPO-MPO 8芯光纤跳线或MTP-MTP 8芯40G光纤跳线,MPO/MTP的键位(KEY 位)应该是哪一种呢?
如果是用在QSFP-QSFP之间的MPO光纤跳线,那么通过通道走向可以确定,MPO-MPO光纤跳线应该是KEY UP- KEY UP的形态,即行业里面TYPE-B做法,如下图METHOD B

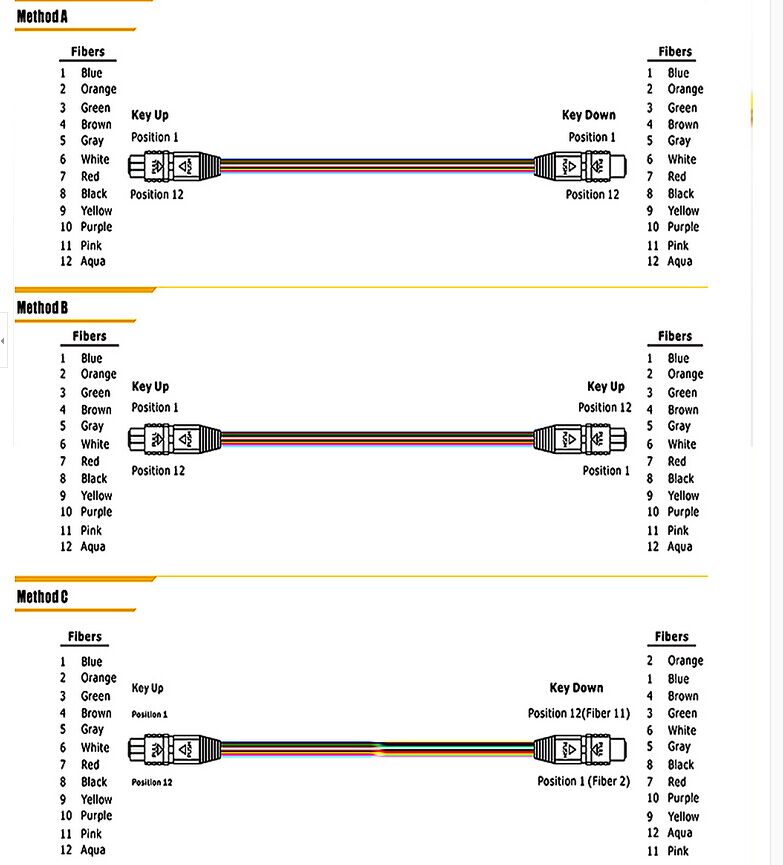

图三:MTP-MTP光纤跳线通道示意图
