MPO光纤跳线的线序类型有哪些?
文章出处:原创网责任编辑:火星作者:火星人气:-发表时间:2015-07-22 15:51:00

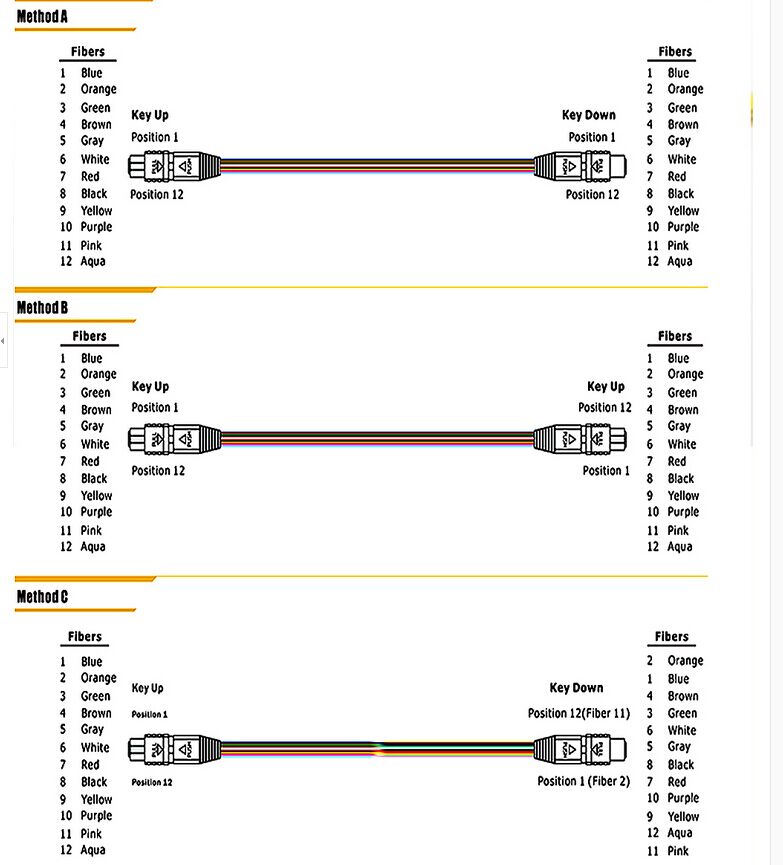

MPO光纤跳线的线序类型或者说极性,在标准文件ANSI/TIA-568-C.3关于MPO预端接光缆、MPO配线盒、MPO耦合器的各种线序排列的形式,以及10/40/100G以太网多模光纤传输系统接口形式都有相关说明。本文将MPO光纤跳线的线序类型A、B、C三种总结如下:
在订单明细中Mothod A与Type A,Mothod B与Type B,Mothod C与Type C是同一个意思,用中文来讲,Type A即是平行做法,Type B是交叉做法,Type C是线对交叉。然而,众多不专业的光纤跳线厂家或只生产单双芯跳线而不生产MPO光纤跳线的厂家,因为理解不够,往往将MPO线序的平行做法与交叉做法混淆,因为,为避免混淆,还是以图纸为准,减少不必要的损失。
在40G QSFP模块里面,一般情况下都采用Type B形式,但最终用哪种形式,还得与客户确认清楚。
